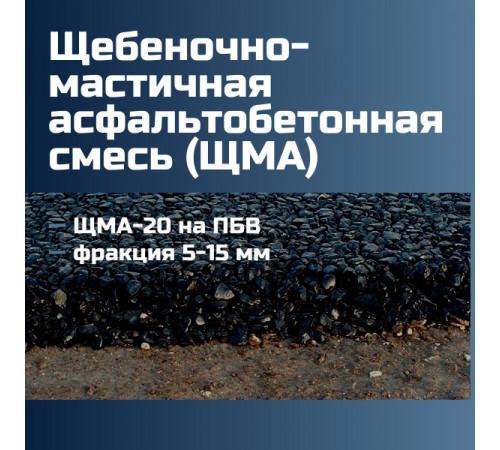

Щебёночно-мастичная асфальтобетонная смесь (ЩМА) типа ЩМА-20 на основе полимер-битумного вяжущего (ПБВ) — один из наиболее эффективных материалов для устройства верхних слоёв дорожных одежд на автомобильных дорогах с интенсивным движением и повышенными нагрузками. Конструкция ЩМА основана на «каменном скелете» из крупного щебня, который воспринимает основную часть напряжений, а мастика (вяжущее + минеральный порошок + стабилизирующая добавка) обеспечивает заполнение пустот и долговечность покрытия.
Ниже приведены профессиональные сведения о составе, требованиях к материалам, производству, контролю качества и особенностях применения ЩМА-20 на ПБВ с учётом нормативной базы Российской Федерации и климатических факторов.
1. Область применения и назначение ЩМА-20 на ПБВ
Смеси типа ЩМА-20, как правило, применяют в качестве верхнего слоя покрытия (слоя износа/верхнего слоя покрытия) на дорогах с высокой интенсивностью движения, на участках с торможениями и разгонами (перекрёстки, подъёмы, остановочные пункты), на скоростных магистралях и мостовых сооружениях (при соблюдении специальных требований к водонепроницаемости и сцеплению). Индекс «20» соответствует номинальному максимальному размеру зерна (ориентировочно до 20 мм), что обеспечивает сочетание высокой сдвигоустойчивости и приемлемой ровности/шумности при грамотном подборе состава.
Использование ПБВ по сравнению с обычными дорожными битумами направлено на повышение: устойчивости к колееобразованию при высоких температурах; трещиностойкости при низких температурах и циклах «замораживание–оттаивание»; усталостной долговечности; водостойкости и стойкости к старению.
2. Нормативная и правовая база в РФ (что учитывать при проектировании и производстве)
При подготовке проектных решений, технологических регламентов и приёмке работ в РФ необходимо руководствоваться действующими стандартами, сводами правил и документами дорожного хозяйства. Для ЩМА-20 на ПБВ ключевыми являются:
- ГОСТ Р 58406 (семейство стандартов на щебёночно-мастичные асфальтобетонные смеси и асфальтобетон ЩМА) — устанавливает общие требования к материалам, составу, показателям и методам контроля для ЩМА.
- ГОСТ Р 52128 (полимер-битумные вяжущие) — требования к ПБВ, показателям, методам испытаний и правилам приёмки/хранения.
- ГОСТ и/или ГОСТ Р на дорожные битумы, щебень, песок, минеральный порошок, адгезионные добавки, стабилизаторы (целлюлозные/минеральные волокна) — применяются для подтверждения качества исходных материалов.
- СП и ведомственные документы дорожной отрасли (при их применимости в составе проектной документации) — требования к слоям дорожных одежд, технологическим процессам устройства покрытий и контролю качества выполненных работ.
- Требования охраны труда, промышленной безопасности, пожарной безопасности и экологического контроля, действующие на объекте (включая обращение с полимерными добавками, пылевидными материалами и горячими битумными вяжущими).
Практически важно: в проекте и ППР (проектах производства работ) следует фиксировать применяемые редакции стандартов, требования заказчика (ТЗ/СТО), а также климатические условия района строительства (температура воздуха, продолжительность сезонов, уровень осадков, глубина промерзания, расчётные температуры покрытия), поскольку это влияет на выбор марки ПБВ, тип стабилизатора, гранулометрический состав и температурные режимы производства/укладки.
3. Концепция структуры ЩМА: «каменный скелет» и мастика
ЩМА отличается от плотного асфальтобетона тем, что основную несущую способность обеспечивает контакт крупного щебня. Для этого в смеси формируют каркас (скелет) из зерён крупной фракции с повышенным содержанием щебня. Пустоты каркаса заполняются мастикой — смесью ПБВ, минерального порошка и мелких фракций. Чтобы «удержать» повышенное содержание вяжущего и предотвратить его стекание при транспортировке и укладке, применяют стабилизирующие добавки (чаще целлюлозные волокна).
Такая структура обеспечивает: высокую сдвигоустойчивость (против колеи); повышенную долговечность верхнего слоя; стойкость к полировке и сохранение шероховатости (при правильном подборе щебня); снижение риска выкрашивания при корректной адгезии и водостойкости.
4. Требования к исходным материалам
4.1. Щебень (крупный заполнитель)
Щебень является ключевым компонентом ЩМА. Для верхних слоёв покрытий приоритет — прочные, морозостойкие и полировочно-стойкие породы (в зависимости от доступности региона). Для обеспечения стабильного «каменного скелета» важны: содержание дроблёных зёрен (кубовидность/форма); прочность/износостойкость; морозостойкость и водопоглощение; чистота (минимум пыли и глины), поскольку загрязнения ухудшают адгезию с ПБВ.
Для регионов с длительным холодным сезоном критична морозостойкость заполнителей и их стойкость к циклам замораживание–оттаивание. Для южных и жарких регионов — устойчивость к истиранию и полировке, поскольку при высоких температурах и интенсивном движении резко возрастает риск пластических деформаций и потери сцепных свойств.
4.2. Песок (мелкий заполнитель)
Песок подбирают так, чтобы обеспечить требуемую гранулометрию и формирование мастики. Недопустимы повышенные глинистые/пылевидные примеси. При использовании природных песков уделяют внимание форме зерна и «засоренности», а также влиянию на водостойкость смеси.
4.3. Минеральный порошок
Минеральный порошок формирует вязкоупругие свойства мастики и повышает её стабильность. Порошок должен быть сухим, тонкодисперсным, с контролируемой активностью и влажностью. Для холодных регионов важна стабильность мастики при температурных перепадах и минимизация водочувствительности.
4.4. Полимер-битумное вяжущее (ПБВ)
ПБВ выбирают по требованиям проекта и стандартов с учётом климатической зоны. В РФ климатические условия варьируются от арктических/субарктических до засушливых жарких регионов, поэтому универсальной «одной марки» нет. Общая логика выбора: для жарких зон и тяжёлых нагрузок требуется повышенная высокотемпературная устойчивость (сдвигоустойчивость), для холодных — улучшенная низкотемпературная трещиностойкость и эластичность.
Важно обеспечить совместимость ПБВ с заполнителями (адгезия), а также стабильность ПБВ при хранении и перекачке. В производственном регламенте фиксируют: температурные режимы нагрева, допустимое время выдержки, требования к циркуляции/перемешиванию в ёмкостях, недопущение перегрева и ускоренного старения.
4.5. Стабилизирующие добавки (волокна) и адгезионные добавки
Для ЩМА применение стабилизатора — практически обязательное условие, поскольку содержание вяжущего выше, чем в плотных асфальтобетонах. Наиболее распространены целлюлозные волокна (в гранулах или в виде распушенного волокна). Они уменьшают риск стекания вяжущего, повышают однородность мастики и стабильность смеси при транспортировке.
Адгезионные добавки используют при наличии риска водоотделения и потери сцепления «вяжущее–камень», особенно при использовании кислых пород или при повышенной влажности заполнителей, а также в регионах с частыми осадками и продолжительными межсезоньями.
5. Подбор состава ЩМА-20 на ПБВ (принципы)
Подбор состава выполняют лабораторно, с обеспечением требований стандартов к зерновому составу, содержанию вяжущего, характеристикам пустотности, водостойкости, стабильности мастики и эксплуатационным показателям.
Основные задачи подбора: обеспечить формирование устойчивого каменного каркаса (контакты щебня); подобрать количество мастики, чтобы заполнить пустоты каркаса без стекания и без избытка, вызывающего «жирность» и пластические деформации; обеспечить требуемые значения водостойкости и сопротивления колееобразованию; гарантировать технологичность (удобоукладываемость и возможность уплотнения в заданных температурных условиях).
В составах ЩМА-20 на ПБВ типично выше доля щебня и выше содержание вяжущего по сравнению с плотными асфальтобетонами. Однако конкретные значения задаются нормативами/проектом и подтверждаются испытаниями.
6. Производство смеси на АБЗ: технологические требования и контроль
6.1. Подготовка и дозирование материалов
Критически важны: стабильная влажность и чистота заполнителей; точность дозирования щебня по фракциям; точность дозирования минерального порошка и стабилизатора; корректное дозирование ПБВ и соблюдение температур.
Для ЩМА чувствительность к гранулометрии и содержанию вяжущего выше, чем у многих традиционных смесей: небольшие отклонения могут привести к стеканию вяжущего, расслоению, снижению пустотности/водостойкости или ухудшению уплотняемости.
6.2. Температурные режимы
Температуры нагрева заполнителей, ПБВ и выпуска смеси назначают по технологическому регламенту с учётом требований применяемых стандартов и рекомендаций производителя ПБВ. Недопустим перегрев вяжущего и длительное хранение горячей смеси: это ускоряет старение, повышает жёсткость мастики и увеличивает риск трещинообразования в холодном климате.
В холодных регионах и в межсезонье особое внимание уделяют теплопотерям при транспортировке и времени отгрузки: смесь должна прибывать на объект с температурой, обеспечивающей укладку и уплотнение до достижения критической температуры, при которой уплотнение становится неэффективным.
6.3. Предотвращение стекания вяжущего и расслоения
Для ЩМА обязательны мероприятия против дренажа (стекания) мастики: применение стабилизатора, корректный режим смешения, контроль содержания вяжущего и порошка, а также контроль времени транспортирования. На АБЗ целесообразно проводить испытания на стекание (дренаж) по методикам, установленным для ЩМА, и фиксировать результаты в протоколах контроля качества.
7. Транспортирование, укладка и уплотнение (с учётом климата)
7.1. Транспортирование
Смесь транспортируют в самосвалах с чистыми кузовами; применяют утепление кузовов и/или тенты при низких температурах и большой дальности перевозки. Для ЩМА принципиально важно избежать сегрегации (расслоения по крупности) и чрезмерных теплопотерь. Логистика должна обеспечивать непрерывную укладку без «холодных швов».
7.2. Укладка
Укладку выполняют асфальтоукладчиком с соблюдением требований к подготовке основания/нижнего слоя, его чистоте и сухости. Перед укладкой оценивают состояние нижележащего слоя: ровность, наличие дефектов, влажность. При необходимости применяют битумную эмульсию или иные материалы для сцепления слоёв (в соответствии с проектом и нормативами).
Важный климатический фактор: при пониженных температурах воздуха и ветре скорость охлаждения резко возрастает, что сокращает «окно уплотнения». Поэтому в холодных регионах: увеличивают организованность потока самосвалов; минимизируют простои укладчика; используют дополнительные меры по сохранению температуры (тенты, утепление); оптимизируют толщину слоя и режимы проходов катков.
7.3. Уплотнение
Уплотнение ЩМА должно обеспечить проектную плотность и пустотность, не разрушая каменный каркас. Перекат (чрезмерное уплотнение) может привести к выдавливанию мастики и снижению макрошероховатости, а недокат — к повышенной воздушной пустотности и риску водоповреждений.
Тип и схема катков (вибрационные/статические, пневмоколёсные) подбираются под условия объекта, толщину слоя и температуру. В жарких условиях важно избегать «смазывания» поверхности и следов от катков; в холодных — обеспечить достаточное число проходов до охлаждения покрытия ниже температуры эффективного уплотнения.
8. Контроль качества: лабораторный и производственный
Контроль качества для ЩМА-20 на ПБВ должен охватывать:
- входной контроль материалов (щебень, песок, порошок, ПБВ, добавки);
- оперативный контроль на АБЗ (гранулометрия, содержание вяжущего, температура, однородность, стекание);
- контроль на объекте (температура смеси при выгрузке/укладке, режимы уплотнения, ровность, сцепление слоёв);
- приёмочный контроль кернов/вырезок (плотность, пустотность, водостойкость и другие показатели по проекту и стандартам).
Для климатически сложных районов (частые дожди, межсезонье, низкие температуры) дополнительно повышают внимание к водостойкости, адгезии и фактической воздушной пустотности, поскольку попадание воды в структуру при повышенной пустотности ускоряет разрушения при замораживании–оттаивании.
9. Климатические особенности России: как они влияют на ЩМА-20 на ПБВ
9.1. Холодный климат, многократные переходы через 0 °C
Для северных и континентальных регионов характерны: длительный зимний период, большие амплитуды температур, частые переходы через 0 °C в межсезонье. Основные риски для покрытия: низкотемпературные трещины; ускоренное развитие трещин из-за старения вяжущего; водоповреждения и шелушение/выкрашивание при замораживании воды в порах.
Меры снижения рисков: корректный выбор ПБВ с улучшенной эластичностью при низких температурах; обеспечение качественной адгезии и водостойкости (подбор добавок, контроль чистоты заполнителей); строгий контроль уплотнения и пустотности; минимизация перегрева и длительного выдерживания смеси (борьба со старением).
9.2. Жаркий климат и высокие нагрузки
Для южных регионов и городских агломераций с интенсивным движением и высокими температурами покрытия критичны: колееобразование и сдвиговые деформации; «кровоточивость» (избыточная мастика на поверхности) при ошибках дозирования и уплотнения; потеря шероховатости при полировке щебня.
Меры: выбор ПБВ с повышенной высокотемпературной устойчивостью; подбор щебня, стойкого к полировке; оптимизация содержания вяжущего и стабилизатора, контроль стекания; корректная схема уплотнения без переката.
9.3. Влажный климат и частые осадки
В регионах с высокой влажностью и частыми осадками повышается риск влагоразрушения и потери сцепления «вяжущее–камень». Ключевые меры: обеспечение сухости заполнителей и стабильности дозирования; применение адгезионных добавок при необходимости; строгое соблюдение требований к склеивающим прослойкам между слоями; контроль водостойкости по методикам стандартов.
10. Типовые дефекты и причины (и как их предотвратить)
- Колея: недостаточная сдвигоустойчивость (ошибки гранулометрии, низкое качество щебня, неподходящее ПБВ, избыток вяжущего, перекат/некорректное уплотнение). Решение: усиление каменного каркаса, корректировка дозировок, выбор подходящего ПБВ, контроль температур и уплотнения.
- Выкрашивание: плохая адгезия или недостаточная водостойкость, высокая пустотность, загрязнённые заполнители, нарушение технологии в дождливую/холодную погоду. Решение: контроль чистоты и влажности заполнителей, адгезионные добавки, обеспечение плотности, соблюдение условий укладки.
- Трещины: старение вяжущего (перегрев, длительная выдержка), жёсткая мастика, недостаточная низкотемпературная стойкость ПБВ, конструктивные проблемы основания. Решение: грамотный выбор ПБВ, ограничение перегрева, контроль времени производства/укладки, диагностика конструкции дорожной одежды.
- Стекание вяжущего (дренаж): недостаток стабилизатора, избыток ПБВ, неправильный режим смешения, перегрев, длительная транспортировка. Решение: корректировка стабилизатора и порошка, контроль температур, испытания на стекание и корректировка состава.
11. Практические рекомендации по внедрению на объекте
Для успешного применения ЩМА-20 на ПБВ рекомендуется: заранее выполнить лабораторный подбор состава под конкретные материалы карьера и выбранное ПБВ; провести пробную укладку (пилотный участок) с подбором схемы уплотнения; закрепить технологические параметры в регламенте (температуры, время транспортировки, дозировки, схема катков); организовать усиленный контроль на старте производства и при смене партий материалов; учитывать сезонность: планировать основные объёмы укладки в периоды, когда погодные условия обеспечивают стабильное уплотнение и минимизируют риск влагоразрушения.
ЩМА-20 на ПБВ — высокоэффективное решение для верхних слоёв покрытия в российских условиях при условии строгого соблюдения нормативных требований и технологической дисциплины. Успех определяется качеством щебня и мастики, корректным выбором ПБВ под климатическую зону, обязательным применением стабилизатора, точным дозированием и контролем температур на всех этапах — от АБЗ до уплотнения на объекте. С учётом климатического разнообразия РФ ключевой принцип один: состав и технология должны быть адаптированы под местные материалы, расчётные температуры и фактические условия производства работ.
