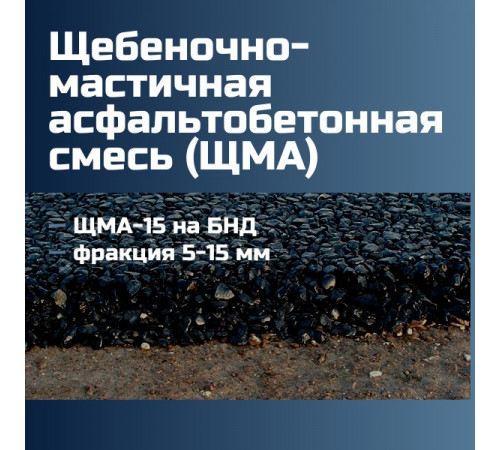

Щебеночно-мастичная асфальтобетонная смесь ЩМА-15 на БНД

Щебёночно-мастичная асфальтобетонная смесь (ЩМА) — это горячая асфальтобетонная смесь каркасного типа, в которой несущую способность в первую очередь обеспечивает каменный скелет из щебня повышенного содержания, а пустоты каркаса заполнены мастикой (битумное вяжущее + минеральный порошок + стабилизирующая добавка). Марка ЩМА-15 применяется преимущественно в верхних слоях покрытий автомобильных дорог, городских магистралей и участков с интенсивным движением, где требуются повышенные показатели колееустойчивости, сдвигоустойчивости и долговечности.

Под «на БНД» обычно понимают применение дорожного нефтяного битума вязкого типа (БНД) соответствующей марки по действующим стандартам и проектным требованиям (включая температурный диапазон района строительства). В практике дорожного строительства в РФ также широко применяются битумы, оцененные по системе PG (или эквивалентной), однако для ЩМА на БНД ключевым остаётся соблюдение требований нормативов к вяжущему и готовой смеси, а также обоснование выбора марки битума климатом и транспортной нагрузкой.

Нормативно-правовая и нормативно-техническая база в РФ

Проектирование, производство и применение ЩМА-15 выполняют в рамках требований технического регулирования и комплекса стандартов и сводов правил. Наиболее значимые документы, с которыми обычно увязывают решения по ЩМА:

• Технический регламент (в части применения строительных материалов и обеспечения безопасности в строительстве), а также требования к подтверждению соответствия и приемке работ по госконтрактам.
• ГОСТ на щебёночно-мастичные асфальтобетонные смеси и асфальтобетоны (действующая редакция), устанавливающий виды/марки ЩМА, требования к зерновому составу, содержанию вяжущего, показателям готового асфальтобетона и правила контроля.
• ГОСТ на нефтяные дорожные битумы (включая БНД), с нормированием показателей (пенетрация/температура размягчения/растяжимость/хрупкость и др.) и требований к партии.
• ГОСТ (или серии ГОСТ) на щебень, песок, минеральный порошок для дорожного строительства: фракционный состав, содержание зерен пластинчатой и игловатой формы, прочность, морозостойкость, водопоглощение, содержание пылевидных/глинистых частиц и т.д.
• ГОСТ/методики испытаний асфальтобетонов: водостойкость/водонасыщение, прочность при сжатии/расколе, устойчивость к колееобразованию, сдвигоустойчивость, показатели пористости/пустот, сцепление вяжущего с минеральной частью.
• СП и ведомственные документы по проектированию автомобильных дорог и технологии строительства дорожных одежд, а также типовые/отраслевые регламенты по приготовлению и укладке горячих смесей.

Важный практический момент: в зависимости от заказчика (федеральный/региональный), категории дороги и условий контракта могут дополнительно применяться ведомственные методические документы (например, по требованиям к колееустойчивости, к подбору марки вяжущего или к контролю качества на объектах). Поэтому корректное решение — всегда формировать перечень обязательных и применимых документов в проектной и рабочей документации (П/РД) и закреплять процедуры контроля в ППР/технологических картах.

Что такое ЩМА-15: назначение и область применения

Индекс «15» указывает на номинальный максимальный размер зерна крупного заполнителя (ориентировочно до 15 мм), что делает ЩМА-15 типовым решением для верхнего слоя покрытия (слоя износа или верхнего слоя покрытия в составе двухслойного покрытия). Смесь обеспечивает:

• высокую колееустойчивость за счёт каменного каркаса и повышенного содержания щебня;
• повышенную сдвигоустойчивость на разгонах/торможениях, в зонах перекрестков и остановок;
• улучшенную долговечность в условиях циклов замораживания-оттаивания при корректном подборе материалов и соблюдении технологии;
• стабильность свойств при грамотно подобранной мастике и стабилизирующей добавке (предотвращение стекания вяжущего).

ЩМА-15 особенно актуальна для дорог с интенсивным движением, высокой долей тяжёлых ТС, для участков с повышенными летними температурами покрытия (южные регионы, городские «тепловые острова») и для мест, где традиционные плотные асфальтобетоны быстрее теряют колееустойчивость.

Состав ЩМА-15 и роль компонентов

1) Щебень (крупный заполнитель)

В ЩМА доля щебня повышенная; ключевое требование — формирование камня на камне (stone-on-stone). Для этого важны:

• прочность и износостойкость породы;
• ограничение содержания слабых/выветрелых зерен;
• контроль зерен пластинчатой и игловатой формы (для устойчивого каркаса);
• морозостойкость и водопоглощение, критичные для регионов с длительной зимой и многочисленными циклами замораживания.

2) Песок (мелкий заполнитель)

Песок участвует в заполнении промежутков каркаса и влияет на удобоукладываемость и структуру мастики. Важно контролировать чистоту песка (минимум глинистых примесей), зерновой состав и совместимость с битумом.

3) Минеральный порошок

Минеральный порошок увеличивает вязкость мастики и способствует формированию битумной плёнки требуемой толщины, повышая водостойкость и устойчивость к деформациям. Для климатов с повышенной влажностью и частыми переходами через 0 °C качество порошка и его активность особенно важны.

4) Битумное вяжущее БНД

В ЩМА содержание битума, как правило, выше, чем в традиционных плотных смесях, но избыток вяжущего без стабилизации может привести к стеканию при транспортировании и хранении. Марку БНД подбирают исходя из:

• температурного режима региона (зимние минимумы и летние максимумы);
• интенсивности и состава движения;
• типа слоя (верхний слой требует баланса: устойчивость к колееобразованию летом и трещиностойкость зимой).

Для северных/континентальных районов критична низкотемпературная трещиностойкость (риски терморастрескивания), для южных — высокотемпературная устойчивость к сдвигу и колее.

5) Стабилизирующая добавка

Обязательный компонент ЩМА — стабилизатор (чаще всего целлюлозное волокно, реже минеральные волокна или гранулированные комплексные добавки). Его назначение:

• удержание битумной мастики в смеси;
• снижение риска стекания битума при транспортировании и в бункерах;
• повышение технологической стабильности при колебаниях температур и времени выдержки.

Дозировка и форма стабилизатора (сыпучая/гранулированная) выбираются по лабораторному подбору состава и требованиям стандарта/проекта.

Зерновой состав и концепция «каменного каркаса»

ЩМА отличается прерывистым (gap-graded) гранулометрическим составом: доля крупной фракции повышена, средняя фракция ограничена, а роль заполнителя пустот выполняет мастика. Основная цель — добиться структуры, где крупный щебень образует контактную сеть, обеспечивающую несущую способность при высоких температурах покрытия.

С практической точки зрения контроль грансостава на заводе должен быть организован так, чтобы исключить:

• пересыпание мелочи (что разрушает каркас и снижает колееустойчивость);
• перекос по крупной фракции (что ухудшает уплотняемость и повышает воздушные пустоты);
• нестабильность дозирования минпорошка и стабилизатора (скачки по мастике).

Подбор состава ЩМА-15 (лабораторный дизайн) и требования к показателям

Подбор состава выполняют лабораторно с использованием методик, предусмотренных действующими ГОСТ и/или ведомственными методиками, утверждёнными в проекте. Общая логика подбора:

• подбор кривой гранулометрии под ЩМА-15 с обеспечением каменного каркаса;
• подбор содержания битума и минпорошка для получения стабильной мастики;
• назначение стабилизирующей добавки и подтверждение отсутствия стекания;
• проверка ключевых эксплуатационных показателей: водостойкость, прочность, устойчивость к колееобразованию, характеристики пустот/пористости;
• проверка чувствительности к изменению температуры и к воде (в т.ч. при воздействии солевых растворов противогололёдных материалов для городских условий).

В РФ требования к показателям устанавливаются стандартом на ЩМА и проектной документацией. Для верхнего слоя обычно контролируют:

• массовую долю вяжущего и стабильность дозирования;
• воздушные пустоты (и связанное с этим сопротивление воде и деформациям);
• водостойкость (коэффициенты/отношения прочности после водонасыщения/замораживания-оттаивания по принятой методике);
• колееустойчивость (испытания на устойчивость к образованию колеи при повышенных температурах);
• склонность к стеканию (обязательный контроль для ЩМА).

При назначении вяжущего БНД важно подтвердить, что в выбранном температурном диапазоне смесь удовлетворяет одновременно требованиям к высокотемпературной деформационной устойчивости и низкотемпературной трещиностойкости. В ряде климатических зон для верхнего слоя может потребоваться применение более жёсткого или более мягкого битума в пределах допустимых марок, либо применение модифицированных вяжущих — это определяется проектом и технико-экономическим обоснованием.

Климатические особенности России и их влияние на ЩМА-15

1) Циклы замораживания-оттаивания и водонасыщение

Для большинства регионов РФ характерны многократные переходы через 0 °C и повышенная влажность в межсезонье. Риски для ЩМА:

• потеря сцепления «битум–камень» при наличии влаги (striping);
• ускоренное разрушение при попадании воды в поры и микротрещины;
• возрастание требований к морозостойкости каменных материалов.

Практические меры: применение щебня с надлежащей морозостойкостью, контроль чистоты заполнителей, возможное использование адгезионных добавок (если предусмотрено проектом), обеспечение заданной плотности при уплотнении и исключение переохлаждения смеси при укладке.

2) Низкотемпературное растрескивание

В континентальных и северных районах критична способность покрытия сопротивляться терморастрескиванию. На это влияет марка БНД, толщина битумной плёнки, качество мастики, а также уровень уплотнения и технологические температурные режимы. Недоуплотнение и повышенная пористость увеличивают риск проникновения влаги и последующего разрушения при морозах.

3) Высокие летние температуры и городские условия

В южных регионах и крупных городах температура покрытия может существенно превышать температуру воздуха. Это усиливает пластические деформации и колееобразование, особенно на остановках, перекрестках и участках с частыми торможениями. ЩМА-15 в таких условиях эффективна именно благодаря каменному каркасу, но требует строгого соблюдения грансостава, содержания битума и качества уплотнения.

4) Противогололёдные материалы

В городах и на дорогах высокой категории широко применяются солевые реагенты. Они повышают риск потери адгезии и ускоряют старение вяжущего при совместном воздействии влаги и температурных колебаний. В проектах для таких условий нередко усиливают требования к водостойкости и адгезии, а также регламентируют применение адгезионных добавок и усиленный контроль качества.

Производство ЩМА-15 на асфальтосмесительной установке (АСУ)

ЩМА технологически более чувствительна к режимам производства, чем плотные смеси. Критические элементы процесса:

• Сушка и нагрев заполнителей: недосушивание приводит к ухудшению сцепления и водостойкости, пересушивание — к повышенному старению битума и пылеобразованию.
• Точность дозирования: особенно минерального порошка, битума и стабилизатора.
• Введение стабилизирующей добавки: должно обеспечивать равномерное распределение (по регламенту производителя добавки и технологической карте).
• Температурный режим: поддержание температуры смеси, достаточной для укладки и уплотнения, но без перегрева, ведущего к ускоренному старению.
• Контроль стекания: для каждой смены/партии по установленной периодичности (по ГОСТ/проекту).

На практике важна стабилизация качества исходных материалов: раздельное хранение фракций, защита от увлажнения, регулярная проверка ситового состава и влажности.

Транспортирование, выгрузка и хранение

ЩМА имеет повышенное содержание вяжущего и поэтому более чувствительна к:

• длительным простоям в кузове и бункерах;
• переохлаждению (потеря удобоукладываемости и уплотняемости);
• перегреву (старение вяжущего, повышенная склонность к стеканию).

Требуются утеплённые/накрываемые кузова (по условиям погоды), минимизация времени доставки, чистые кузова с разрешёнными разделительными составами, а также соблюдение маршрутов и логистики, обеспечивающих непрерывность укладки.

Укладка и уплотнение ЩМА-15

Качество верхнего слоя из ЩМА-15 в значительной степени определяется технологией укладки:

1) Подготовка основания/нижнего слоя

Основание под верхний слой должно быть ровным, прочным и чистым. Обязательны работы по очистке и, при необходимости, нанесению битумной эмульсии/битумного материала для сцепления слоев (по проекту). Недостаточная адгезия между слоями приводит к сдвиговым повреждениям и раннему разрушению в зоне торможений.

2) Температурные условия выполнения работ

Укладку горячих смесей выполняют в температурных условиях, регламентированных технологическими документами и стандартами, с учетом ветра, осадков и температуры основания. Для холодных регионов критично сокращать «окно» от выпуска до уплотнения; для жарких — контролировать перегрев и обеспечивать стабильное уплотнение без «размазывания» поверхности.

3) Уплотнение

Цель — получить плотность и структуру, заложенные в лабораторном подборе. Перекат (чрезмерное уплотнение) может вызвать выжимание мастики и изменение текстуры, недокат — повышенные воздушные пустоты, проникновение воды и ускоренное разрушение. Подбор схемы катков (статические/вибрационные, масса, количество проходов) фиксируется в технологической карте и корректируется по данным оперативного контроля плотности и температуры.

4) Поверхностная текстура и сцепление

ЩМА обычно обеспечивает развитую макрошероховатость за счет щебёночного каркаса. Важно не допустить «заливания» поверхности мастикой из-за перегрева или неправильного режима катания, иначе ухудшится коэффициент сцепления.

Контроль качества: входной, операционный и приемочный

Входной контроль материалов

• битум БНД: паспорт качества, контроль ключевых показателей по ГОСТ, подтверждение марки и партии;
• щебень/песок: грансостав, содержание пылевидных и глинистых частиц, форма зерен, прочность, морозостойкость;
• минпорошок: дисперсность, влажность, показатели по стандарту;
• стабилизатор: соответствие ТУ/паспорту, условия хранения и дозирования.

Операционный контроль на АСУ

• температуры заполнителей, битума и готовой смеси;
• точность дозирования компонентов;
• гранулометрический состав смеси (по установленной периодичности);
• содержание битума (экстракция/обратные методы по принятым стандартам);
• испытание на стекание вяжущего (обязательное для ЩМА);
• однородность смеси, отсутствие комков, следов переувлажнения.

Контроль при укладке

• температура смеси у укладчика и перед уплотнением;
• толщина слоя и ровность (по проектным требованиям);
• сцепление слоев (наличие и равномерность сцепляющего слоя);
• плотность/коэффициент уплотнения (по методике проекта).

Приёмочный контроль

Обычно включает отбор кернов/образцов и испытания показателей, предусмотренных стандартом на ЩМА и проектом (пустоты, водостойкость, прочностные показатели, колееустойчивость — если задано условиями контракта). Приёмка работ, как правило, оформляется исполнительной документацией (журналы производства работ, акты освидетельствования скрытых работ, протоколы испытаний, паспорта на смеси/материалы) в соответствии с требованиями строительного контроля.

Типичные дефекты и причины при работе со ЩМА-15

• Стекание вяжущего: недостаток стабилизатора, слишком высокая температура, длительная выдержка в бункерах/кузовах, завышенное содержание битума, недостаток минпорошка.
• Раннее колееобразование: нарушение грансостава (нет каменного каркаса), переизбыток мастики, перегрев и «размазывание» поверхности, недостаточная прочность щебня, слабая межслойная адгезия.
• Выкрашивание/шелушение: плохая адгезия битума к щебню, увлажнённые заполнители, недоуплотнение, повышенная пористость, воздействие воды и реагентов.
• Трещинообразование зимой: неподходящая марка БНД для климата, чрезмерно жёсткая мастика, технологические нарушения (переохлаждение при укладке), недостаточная толщина слоя/ошибки конструкции дорожной одежды.

Рекомендации по выбору марки БНД и адаптации под климат (проектный подход)

В рамках российского нормирования выбор битума для ЩМА-15 должен быть обоснован в проектной документации с учётом:

• дорожно-климатической зоны (температурные экстремумы, длительность холодного периода, влажность);
• интенсивности движения и доли тяжёлых осей;
• типа объекта (город/трасса), наличия остановок, перекрестков и зон торможения;
• применения противогололёдных материалов.

Если проект предусматривает применение именно БНД (без модификации), особое внимание уделяют лабораторному подтверждению колееустойчивости и водостойкости. В ряде случаев для сложных условий (высокие температуры покрытия + тяжёлый трафик или крайне низкие зимние температуры) проект может предусматривать альтернативы: изменение марки битума в допустимой линейке, применение адгезионных добавок, корректировку минеральной части, либо использование модифицированного вяжущего — при условии соответствия нормативам и обоснования.

Экономика и жизненный цикл

ЩМА-15 обычно дороже стандартных плотных асфальтобетонов из-за повышенного содержания щебня качественных фракций, большего расхода вяжущего, применения стабилизатора и повышенных требований к контролю. Однако при корректном проектировании и соблюдении технологии затраты компенсируются увеличением межремонтных сроков на нагруженных участках, снижением колееобразования и лучшей сохранностью ровности.

ЩМА-15 на БНД — эффективное решение для верхних слоев покрытий в российских условиях, сочетающих значительные сезонные перепады температур, влагу, циклы замораживания-оттаивания и высокую транспортную нагрузку. Достижение проектных свойств возможно только при соблюдении действующих ГОСТ и проектных требований, строгом контроле материалов, обеспечении каменного каркаса, стабильной мастики со стабилизатором и дисциплинированной технологии производства, логистики, укладки и уплотнения.

Примечание для внедрения на объекте

Для практического применения на конкретной дороге необходимо увязать требования по ЩМА-15 с проектной документацией (тип дорожной одежды, расчетные нагрузки/категория, климатические параметры района) и закрепить процедуры контроля в технологических картах и программе производственного контроля, с указанием периодичности испытаний и допустимых отклонений по показателям, заданным стандартом и заказчиком.
